雷諾護墊護坡護腳的方式
時間:2021-7-29 15:06:48
雷諾護墊護坡中護腳方式有延長雷諾護墊、格賓護腳、混凝土護腳幾種方式。雷諾護墊、格賓是采用鍍鋅或覆塑鋼絲編織的一種六角網孔鐵絲網籠，在籠內裝填一定規格的石塊用于河道工程中，用來保護河坡、河底、角槽等位置，人們稱這種結構為雷諾護墊護坡或格賓護腳。
雷諾護墊護坡的優缺點：雷諾護墊是按照歐洲標準( EN10223 -3)或我國黑色冶金行業標準（YB/T4190-2018）和工程建設協會標準（CECS353:2013）采用低碳鋼絲經六角網機械編織而成的雙絞合金屬網面結構, 特有的柔性結構設計使其對于不均勻沉降具有較強的變形適應能力, 良好的透水性能保證了水體的自由水交換, 從而有利于生態重建與環境恢復, 同時還具有綜合的經濟優勢。雷諾護墊護坡是一種柔性與整體性俱佳的護砌結構, 具有良好的護坡與防沖性能, 其在歐美等國已成為堤防工程主流性的防護方案。它采用鐵絲網籠與堅硬的石塊相結合的方法，使整個結構剛?cè)岵纯杀Ｗo(hù)岸坡抵御水流沖刷，又可適應基礎的不均勻沉降，在護坡中可謂占盡優勢。因此, 雷諾護墊適用于堤防工程或受水流沖刷較大的岸坡及生態重建與環境恢復的護坡工程。
優點：1.整體性好, 抗沖能力強。施工中用同材質鋼絲將石籠連接成整體, 每一個石籠六個面全部牢固聯結, 加上填充料的結構將更具有抗沖刷性。相比之下, 砌石、預制塊混凝土、現澆混凝土等形式的護坡整體性差, 經過較長時期, 整塊護坡即使稍微有一點點松動, 最終都會導致護坡坍塌或崩裂解體。但雷諾護墊護坡雖具有剛性，卻不是剛性結構,具有非常好的柔韌性, 即使在遭受外力甚至船舶劇烈撞擊下, 也不會受到損壞。2.柔性結構, 適應地基變形能力強。雷諾護墊自身結構有延展性, 可以較大范圍地彎曲來適應地基變形, 防止引起更大范圍的破壞。3.可就地取材, 在很大程度上節省了日益稀缺的塊石資源。施工中的填石采用在清理河道過程中的大量鵝卵石。4.防銹和耐腐蝕性能好。雷諾護墊用的是經表面防蝕處理的低碳鋼絲, 經久耐用, 表面加PVC/PE保護層后, 可用于海洋岸灘及水質變化大的江河迎水立面。5.透水性好, 對反濾性要求低。雷諾護墊能排水固結, 利于山坡穩定、水土保持。雷諾石籠護坡下的水體很容易滲出,只需在石籠下鋪一層土工布即可, 因而在反濾性要求方面具有很大的優勢。而砌石、預制塊混凝土、現澆混凝土等形式的護坡對反濾性要求很高, 如果砂卵石的級配沒有搭配好, 或者施工中控制不好, 最終都會使護坡的反濾性能達不到要求。6.組裝和施工方便、進度快, 利于趕工期。雷諾護墊施工中不需占用水、水泥、模板和電力等資源, 簡便易裝, 可按設計綁扎組裝成各種形狀,連貫成一個整體。可以在多個工作面同時施工, 進行平行流水作業。7.適用坡度較陡的護坡。對于坡度很大的堤防, 不能采用漿砌石、預制塊混凝土、現澆混凝土等形式的護坡, 以免整體滑動, 而雷諾護墊可以勝任, 但必須在垂直坡面方向打一定數量的木樁或鋼筋固定雷諾石籠。雷諾護墊護坡對于特別陡的坡度也是無能為力的，一般它適用于坡比小于1:1.5的坡道。8.材料可回收利用, 體現節約的社會主題。有些臨時性雷諾石籠墊使用后可以拆除回收, 循環利用。9.綠色環保。在雷諾護墊護岸的水位變化區有了一些泥土后, 會自動長出綠草;在雷諾護墊護岸的水位變化區以上的區域經過人工灑土后, 也會自動生長出綠草。
缺點：1.水下施工困難, 水深超過50cm施工質量就難以保證。通常采用結構類似的格賓網兜作為拋石代替。2.雷諾護墊施工需大量的鵝卵石, 適宜就地取材。

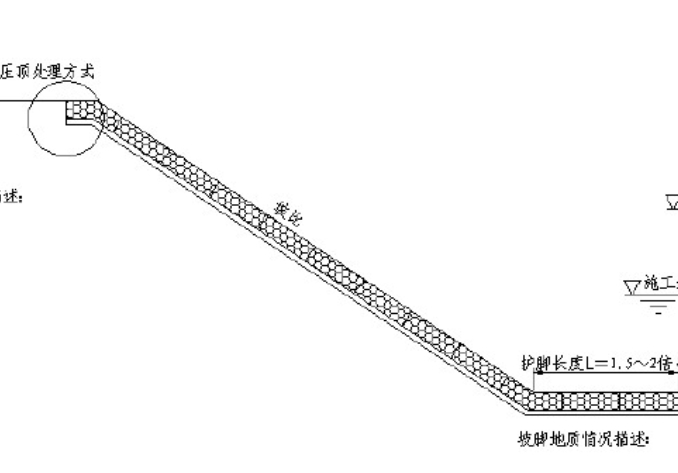

總結：雷諾護墊護坡中的護腳方式有延長雷諾護墊、格賓護腳、混凝土護腳等幾種，當在水下50cm以下施工時，適宜采用坡頭格賓網兜進行防護。
